攻牙機: NAT-16CH, NAT-16BCH精密自動攻牙機

攻牙機: NAT-16CH, NAT-16BCH精密自動攻牙機

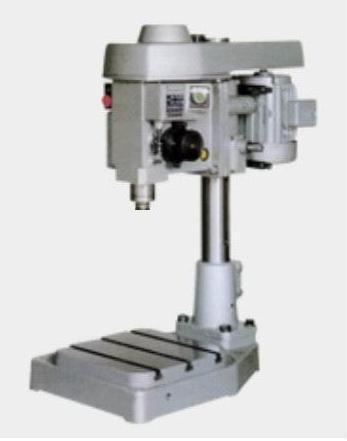

NAT-16CH精密自動攻牙機

更詳細產品圖片

商品型號: 攻牙機




Download Now !
商品規格:
  • 外形尺寸
    • 點選上列機械圖片,內有立式與臥式的詳細外形尺寸圖.
  • 產品規格
    • 產品規格顯示於下列表中.
  • 攻牙代工
    • 提供專業攻牙代工業務.
商品特點:
  • NAT-16CH精密自動攻牙機的牙距變換齒輪之設計，可使主軸每一回轉同時並將刀具推進一牙距，此種組合具有以下優點：
    • 因主軸每一回轉推進一牙距，故不需額外施加壓力或增加夾具設備亦能使工件順利加工完成而不至於往上拔起。
    • 工作者僅需取放加工物，其餘時間雙手可完全離開工件，故初學者亦如熟練者能有效率的完成高品質之產品。
    • 當螺絲攻遇到過大阻抗或主軸超過扭力負荷時，本機械特設有主軸回轉及進退刀之雙重安全開關離合器裝置，可強制主軸皮帶輪打滑主軸停止進刀，並自動反轉退回至機械原點，以保護刀具及機械避免折損。
    • 可選用本公司各型多軸攻牙器搭配使用以提高數倍以上之效率，以應大量生產之需求。
    • 本公司特研製高效率高性能之仰式攻牙機以應電腦機殼機板之無人自動化沖床生產線大量且快速之生產作業流程需求。
檢視完整表格
機型 - NAT-16CH NAT-16BCH
攻牙能力 mm M5~M18 M5~M18
公制牙距 P 0.45 0.5 0.7
0.8 1.0 1.25 1.5
1.75 2.0 2.5		 0.45 0.5 0.7
0.8 1.0 1.25 1.5
1.75 2.0 2.5
英制牙距 W 28, 24, 20, 19
18, 16, 14, 12, 11.5, 11, 10, 9, 8		 28, 24, 20, 19
18, 16, 14, 12, 11.5, 11, 10, 9, 8
50Hz迴轉數 r.p.m. 6P(520, 295, 180); 4P(775, 440 ,265) 6P(520, 295, 180); 4P(775, 440 ,265)
60Hz迴轉數 r.p.m. 6P(625, 355, 215); 4P(935, 530, 320) 6P(625, 355, 215); 4P(935, 530, 320)
旋距 mm 440 -
主軸最大行程 mm 65 65
主軸至床面距離 mm 470 -
主軸斜度 mm MT-2 MT-2
作業面積 mm 340 x 340 -
床座面積 mm 425 x 580 -
機器全高 mm 1075 530
使用馬達 power 3Ø 1HP x 6P (2HP x4P選購) 3Ø 1HP x 6P (2HP x4P選購)
機器重量(約) kgw 200 130
